最大A3幅面,通過拉伸金屬直桿調整A3和A4幅面的拍攝,滿足客戶拍攝大尺寸文檔的要求,文稿臺四角有可以伸縮支架,方便用戶擺放大尺寸文檔。三攝像頭(一主雙副頭)設計,主頭拍攝文檔和各種憑證,副攝像頭1(客戶攝像頭)拍攝客戶人臉圖像或視頻,副攝像頭2(柜員攝像頭)拍攝柜員和場景環境圖像或視頻。
并可集成二代證、指紋儀、IC卡(接觸和非接)、磁條卡、PSAM卡等功能模塊??蛻魯z像頭采用雙目攝像頭,攝像頭規格為500萬+200萬寬動態攝像頭。

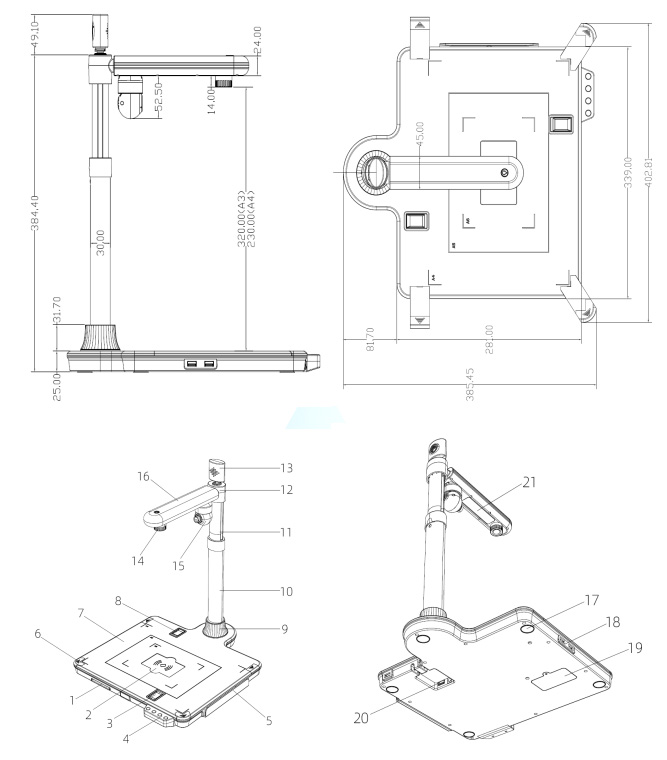

結構和包裝規格

1、IC卡;2、二代身份證閱讀器;3、指紋儀;4、功能按鍵;5、磁條卡;6、伸縮支架;7、文稿臺;8、指紋儀;9、旋轉鎖套;10、主鋁合金直桿;11、A3鋁合金拉伸桿;12、橫桿與客戶攝像頭連接支架;13、客戶攝像頭;14、文檔攝像頭及其調節圈;15、柜員攝像頭;16、橫桿;17、防滑腳墊;18、USB擴展口;19、PSAM卡蓋;20、USB輸入口;21、LED補光燈。
2.材質說明:
使用ABS、PC材質外殼和鋁合金材質直桿
硬件性能參數
|
主攝像
|
軟件優化像素
|
1000W
|
|
軟件優化分辨率
|
3648 X 2736
|
|
圖像有效像素
|
800W
|
|
圖像有效分辨率
|
3264X2448
|
|
對焦方式
|
定焦
|
|
掃描幅面
|
A3及A3以下
|
|
拍攝幅面
|
A3:320mm
|
|
|
A4:230mm
|
|
光學解像力
|
170lp/mm
|
|
球形畸變
|
<1.5%
|
|
梯形失真
|
<1.5%
|
|
出圖響應時間
|
1S
|
|
曝光控制
|
自動
|
|
圖像幀率
|
最大分辨率MJPG :15fps (可調)
|
|
圖像色彩
|
24位
|
|
補光
|
LED 正白色 色溫6500K
|
|
補光控制方式
|
三級觸控調光
|
|
雙目攝像頭(客戶攝像頭)
|
雙目攝像頭參數
|
|
SENSOR芯片
|
RGB攝像頭WDR
|
IR攝像頭B/W
|
Remarks
|
|
圖像感光片
|
HDR CMOS
|
HD CMOS
|
|
|
有效像素
|
2592x1944
|
1920x1080
|
|
|
感光尺寸
|
1/2.5"
|
1/2.9"
|
|
|
像素大小
|
2.2μm x 2.2μm
|
2.8μm x 2.8μm
|
|
|
數據輸出類型
|
Parallel 12bits Raw data
|
Parallel 12bits Raw data
|
|
|
信噪比max S/N
|
>39dB
|
>38dB
|
|
|
寬動態范圍
|
>85dB
|
>81dB
|
|
|
輸出格式
|
MJPG/YUV2
|
MJPG/YUV2
|
|
|
接口類型
|
5-pin 1.25mm USB2.0
|
5-pin 1.25mm USB2.0
|
|
|
鏡頭濾光片波長
|
650nm
|
940nm
|
紅外燈可配850nm
|
|
鏡頭規格參數
|
視角FOV :D=70°
|
|
|
|
接口mount :M12*P0.5
|
|
|
電源
|
USB 5V
|
USB 5V
|
|
|
電流
|
Max 200mA
|
Max 200mA
|
|
|
自動曝光控制
|
支持
|
支持
|
|
|
自動白平衡
|
支持
|
支持
|
|
|
自動增益
|
支持
|
支持
|
|
|
出圖響應時間
|
1S
|
1S
|
|
|
圖像最大幀率
|
30fps
|
30fps
|
|
|
圖像色彩
|
24位
|
24位
|
|
|
旋轉角度
|
水平方向:可旋轉330度;
垂直方向:上下40度可調;
|
|
|
柜員攝像頭
|
像素
|
500W
|
|
分辨率
|
最大分辨率2592*1944
|
|
對焦方式
|
定焦
|
|
對焦距離
|
0.5m~無窮
|
|
拍攝角度
|
65度
|
|
球形畸變
|
<5%
|
|
梯形失真
|
<5%
|
|
旋轉角度
|
水平方向:可旋轉270度;
垂直方向:上下30度可調;
|
|
出圖響應時間
|
1s
|
|
圖像幀率
|
最大分辨率MJPG: 30fps
|
|
動態范圍
|
66dB
|
|
圖像色彩
|
24位
|
|
接口和擴展設備
|
傳輸接口
|
USB2.0
|
|
擴展USB接口
|
3個USB2.0擴展口
|
|
身份證閱讀器
|
可集成(選配功能)
|
|
指紋儀
|
可集成(選配功能)
|
|
IC卡閱讀器
|
可集成(選配功能)
|
|
磁條卡閱讀器
|
可集成(選配功能)
|
|
PSAM卡閱讀器
|
可集成(選配功能)
|
|
社??ㄩ喿x器
|
可集成(選配功能)
|
|
待機電流
|
220mA
|
|
電源適配器
|
輸入:AC100-240V~50/60Hz 0.6Amax
輸出:5V/1.5A,符合3C要求
|
|
環境環保
|
工作溫度、濕度
|
-10℃-55℃/20%~90%
|
|
存儲溫度、濕度
|
-40℃-60℃/17%~96%
|
|
環保要求
|
ROHS
|
